Рассказываем, что такое мультиметр и для чего он нужен. Предлагаем подробную пошаговую инструкцию по работе с прибором.
Сложно представить современный быт без электричества. Освещение, климатическая техника, электроника, бытовые приборы — все работает от сети. Поломки, а они случаются, невозможно исправить без использования специальных приборов. Один из них — мультиметр, или тестер, универсальное устройство, необходимое для работы с электричеством. Многим кажется, что он очень сложный. Мы подготовили руководство для чайников, как пользоваться мультиметром для проведения самых простых измерений.
Как работать с мультиметром
Что надо знать о мультиметре
Тестер — прибор, которым пользуются профессиональные электрики, но и домашнему мастеру он очень нужен. Это многофункциональное измерительное устройство, объединяющее в одном корпусе несколько приборов-измерителей. Стандартные модели, которые чаще всего используют в быту, объединяют амперметр, вольтметр и омметр. Таким образом, дают возможность замерять силу тока, напряжение и сопротивление. Профессиональные модели могут дополнительно измерять индуктивность, частоту, емкость, т.д.
Не все понимают, для чего нужны замеры электрических величин, которые можно сделать с помощью мультиметра. Это необходимо, чтобы оценить состояние электрической цепи, отыскать участок разрыва провода, проверить уровень заряда аккумулятора, функциональность батареек, напряжение в розетке, многое другое. Полученная информация поможет принять решение относительно состояния и ремонтопригодности прибора. Разберемся, что можно измерить стандартным мультиметром.
- Сила тока, величина измеряется в амперах (А). Показывает величину электрического тока, протекающего в цепи. Это позволяет оценить нагрузку сети, предотвратить ее перегрузку, когда одновременное включение слишком мощных электроприборов может привести к срабатыванию автоматической защиты или возгоранию электрокабеля.
- Сопротивление, величина измеряется в Омах (Ом). Показывает активное сопротивление электрических элементов и цепей. Это дает возможность обнаружить участок короткого замыкания или разрыва, определить целостность электроцепи, контролировать качество изоляции.
- Напряжение, величина измеряется в Вольтах (В). Показывает разность потенциалов между точками на электрической цепи. Отклонения от нормы, которой считается 220 В, отражаются на работе энергозависимых приборов. Так, при ненормально повышенном напряжении техника может перегореть, при слишком низком будет работать с перебоями.
Существует две разновидности мультиметров: аналоговые и цифровые. Аналоговый тестер легко узнать по шкале со множеством делений и стрелке. Это точные, устойчивые к помехам устройства, но работать с ними неподготовленному человеку сложно. Нужно правильно выбрать шкалу, настроить устройство и интерпретировать результат замеров. Намного проще для пользователя цифровые мультиметры. В нем результат измерений обрабатывается процессором, потом выводится на ЖК-дисплей. Это удобно и понятно. Далее будем рассматривать только цифровой тестер.
Обозначения на корпусе прибора
Прежде чем начинать работать с тестером, нужно понять назначение его основных элементов. У прибора компактный плоский корпус, на котором находится монохромный ЖК-дисплей, разъемы для щупов и поворотный переключатель, с его помощью пользователь выбирает режим измерения. На корпусе три разъема, в которые подключаются щупы. Около каждого — обозначение, указывающее на тип подключаемого элемента.
- VΩ mA. Разъем предназначен для щупа с красной оплеткой. Используют для замера силы тока величиной до 200 мА, сопротивления в режиме прозвонки, напряжения.
- 10 А. Разъем для щупа с красной оплеткой. Используют для замера силы тока величиной от 200 мА до 10 А.
- СОМ. Разъем для щупа с черной оплеткой. Универсален, используют для всех замеров.
Поворотный переключатель предназначен для выбора режима работы устройства. Пользователь выбирает величину и диапазон измерения. Функционал тестеров может быть разным, это зависит от модели. В таблице ниже мы собрали основные режимы и их обозначения.
| Обозначение на панели прибора | Значение | Примечание |
|---|---|---|
| V― либо DCV | Постоянное напряжение, замеры в Вольтах. | Используют для диагностики аккумуляторов, батареек, автоэлектрики, блоков питания, т.п. |
| V ~ либо ACV | Переменное напряжение, замеры в Вольтах. | Диагностируют исправность домашней электросети, розеток. |
| А― либо DCA | Постоянный ток, замеры в Амперах. | Для диагностики электроники и ее компонентов. |
| А ~ либо ACA | Переменный ток, замеры в Амперах. | Используют для проверки домашних сетей, электроприборов. |
| Ω | Сопротивление, замеры в Омах. | Диагностируют исправность проводов, бытовых приборов, ламп накаливания, т.п. |
Кроме того, могут быть обозначены специальные режимы. Обычно есть прозванивание электрической цепи. Оно обозначено пиктограммой, похожей на звуковую волну. Могут присутствовать режимы замера температуры, тестирования транзисторов, проверки диодов, т.д. Возле каждого обозначения режима есть цифры, которые указывают предел измерения данного измерительного прибора. На сложных и профессиональных моделях могут присутствовать дополнительные разъемы, т.п.
Как подготовить прибор к работе
Перед началом измерения нужно подготовить прибор к работе. Сделать это несложно. Прежде всего надо проверить целостность изоляционной обмотки на щупах. После этого их нужно вставить в нужные разъемы. Щуп с черной оплеткой, он же «минус», всегда устанавливают в разъем с надписью СОМ. Щуп с красной оплеткой, он же «плюс», устанавливают в один из двух оставшихся разъемов. Если работать предстоит со слаботочным устройством, а это бывает в большинстве случаев, щуп вставляют в гнездо с надписью VΩ mA. Для диагностики больших токов используют разъем 10 А.
Как пользоваться мультиметром: инструкция пошагово
Инструкция, как правильно использовать цифровой мультиметр, состоит из нескольких шагов.
- Возьмите щупы, вставьте их в нужные разъемы.
- Включите тестер, выберите режим измерения.
- Приложите щупы к точкам на исследуемой электроцепи, с которых нужно снять замеры.
- Зафиксируйте показания, которые отразятся на дисплее.
Эта инструкция универсальна, применима для любых измерений мультиметром. Чтобы было понятнее, мы подготовили инструкции по проведению самых востребованных замеров.
Проверка целостности цепи
В быту используют для проверки кабеля или сетевого провода на обрыв. Делают это так.
- Обесточьте провод, который нужно проверить. Концы его лучше всего зачистить, тогда их будет удобнее соединять со щупами.
- Вставьте черный щуп в разъем СОМ, красный — в VΩ mA.
- Переведите переключатель на режим прозвонки, он обозначен пиктограммой с изображением звуковой волны.
- Соедините щупы с оголенными концами провода. Если провод цел и его сопротивление меньше 50 Ом, тестер издаст характерный звук. При обрыве звукового сигнала не последует.
Измерение сопротивления
Проводят для проверки исправности бытовой техники, например, утюга или фена. Порядок действий такой.
- Отключите исследуемый прибор от сети, нажмите клавишу включения.
- Вставьте черный щуп в разъем СОМ, красный — в VΩ mA.
- Переведите переключатель в режим измерения сопротивления, обозначенный Ω, выберите максимальное значение 200.
- Щупы приложите к контактам электроприбора, зафиксируйте результат, отразившийся на дисплее.
Измерение напряжения
Тестер может измерить постоянное и переменное напряжение. В быту могут понадобиться оба варианта.
Переменное
В сети протекает переменный ток, в некоторых случаях бывает нужна проверка напряжения. Важно. В сети высокое напряжение, оно опасно. Поэтому нужно строго соблюдать правила безопасности. Лучше всего работать в диэлектрических перчатках, постелить под ноги резиновый коврик.
Инструкция по проверке напряжения в розетке такая.
- Вставьте черный щуп в разъем СОМ, красный — в VΩ mA.
- Переведите переключатель в положение V ~ либо ACV, предел измерений выберите больше 230.
- Возьмите щупы в одну руку так, чтобы пальцы не касались оголенных участков, поочередно вставьте их в гнезда розетки. Нельзя вставлять щупы одновременно, это грозит ударом тока.
- Отследите результат на электронном ЖК-дисплее.
Постоянное

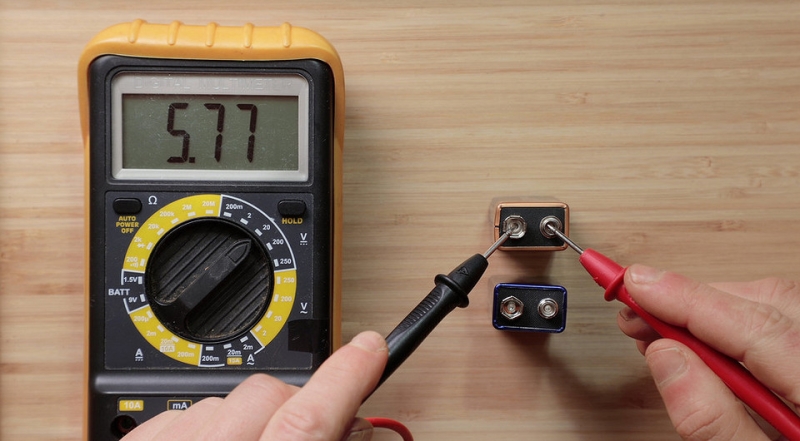

Напряжение постоянного тока замеряют, чтобы узнать уровень заряда батарейки, аккумулятора, т.п. делают это так.
- Освободите клеммы исследуемого прибора.
- Вставьте черный щуп в разъем СОМ, красный — в VΩ mA.
- Переведите переключатель в режим V― либо DCV, выберите предел измерения в 20 В.
- Приложите черный щуп к минусовой клемме, красный — к плюсовой. Если клеммы перепутать, цифры на ЖК-дисплее будут со знаком минус.
- Отследите результат на дисплее.
При работе с мультиметром не стоит пренебрегать простыми правилами безопасности. Изоляция щупов всегда должны быть целой. В процессе измерения их нужно брать только за изолированные участки. Перед тем как прикладывать щупы, стоит еще раз проверить правильность установленного режима. Если ошибиться в выборе, можно получить короткое замыкание мультиметра. Важно и правильное подключение щупов. Ошибка в выборе разъема может привести к поломке тестера. После работы мультиметр надо выключить, переведя переключатель в крайнее верхнее положение. Это экономит ресурс батареи и защищает прибор от поломки.
