Расшифровка кабеля КВВГнг(A):
К — Кабель контрольный
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
нг — Оболочка из поливинилхлоридного пластиката пониженной горючести

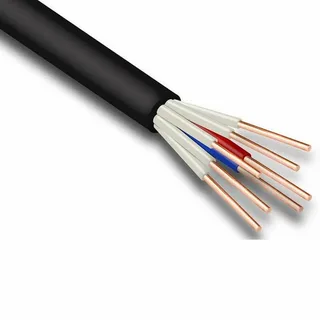

Элементы конструкции кабеля КВВГнг(A):
1. Медная однопроволочная https://megacable.ru/catalog/cable-products/kabel-kvvgng-a-frlsltx/ токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из поливинилхлоридной композиции пониженной пожароопасности.
Изолированные жилы кабелей скручены, в каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
3. Оболочка из поливинилхлоридной композиции пониженной пожароопасности.
Область применения кабеля КВВГнг(A):
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69
Радиус изгиба при прокладке кабеля КВВГнг(A):
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы кабеля КВВГнг(A) не менее 30 лет
-
- ГОСТ 26411-85 (общий ГОСТ);
-
- ГОСТ 1508-78 (общий ГОСТ);
-
- ТУ 16.K01-37-2003 (Камкабель; ХКА; Электрокабель);
-
- ТУ 3500-005-24076870-2014 (Кабекс);
-
- ТУ 16.К13-030-2003 (Подольсккабель); ТУ 3500-058-87439397-2016 (Севкабель);
-
- ТУ 3563-004-53972660-2008 (Энергокабель);
-
- ТУ 16.К02-09-2006 (Рыбинсккабель);
-
- ТУ 27.32.13-003-18253701-2017 (НПО «ПЗСК»);
-
- ТУ 16.К50-083-2003 (Псковкабель);
-
- ТУ 3500-003-73935218-2014 (Элкаб);
-
- ТУ 3563-007-46600751-2012 (Людиновокабель);
-
- ТУ 3563-005-41580618-2012 (Алюр);
-
- ТУ ВY 400083186.161-2016 (Беларускабель);
-
- ТУ 3500-002-83018760-2009 (ВОКЗ);
-
- ТУ 3500-014-00214480-2002 (кавказкабель);
-
- ТУ 16.К17-057-2007 (СКК);
-
- ТУ РБ 300528652.002-2002 (Энергокомплект);
-
- ТУ 3544-014-12350648-16 (Конкорд);
-
- ТУ 3563-018-59680332-2011 (Томсккабель);
- ТУ 3563-005-55085101-2012 (Электрокабель НН)
