Кабель АВВГ — описание, характеристики, расшифровка

Область применения кабеля АВВГ:

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках Купить кабель АВВГ на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.Кабель предназначен для эксплуатации на суше на высотах до 4300 м над уровнем моря.

Кабель применяется для прокладки: в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации, в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью, на специальных кабельных эстакадах, по мостам и в блоках, во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа

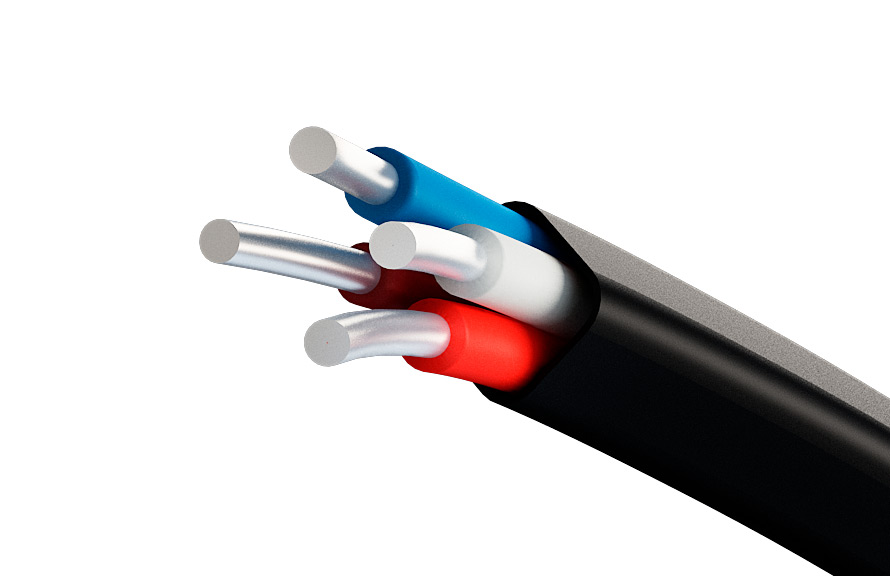

Конструкция кабеля АВВГ:

Токопроводящая жила – алюминиевая однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483
Изоляция – из поливинилхлоридного пластиката. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки)
Электропроводящий экран (для кабелей на напряжение 6 кВ) — наложен обмоткой из ленты электропроводящей кабельной бумаги.Металлический экран (для кабелей на напряжение 6 кВ) — из медных лент или медной фольги.
Оболочка – из поливинилхлоридного пластиката

Технические характеристики кабеля АВВГ:

Вид климатического исполнения — УХЛ и Т
Категория размещения (ГОСТ 15150-69) — 1 и 5
Диапазон температур эксплуатации -50 до +50 оС
Относительная влажность воздуха (при до 35оС) до 98%
Прокладка (без предварительного подогрева) не ниже -15оС
Допустимый радиус изгиба (одножильные) не менее 10 наружных диаметров
Допустимый радиус изгиба (многожильные) не менее 7,5 наружных диаметров
Допустимое усилие не более 30 Н/мм2.
Максимально допустимая температура нагрева жил сечением до 240мм2 при токах короткого замыкания — не более 160оС
Допустимая температура нагрева жил в режиме перегрузки — не более 90оС
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании — не более 350оС
Срок службы — 30 лет
Гарантийный срок — 5 лет
Срок хранения в закрытых помещениях — не более 10 лет.
