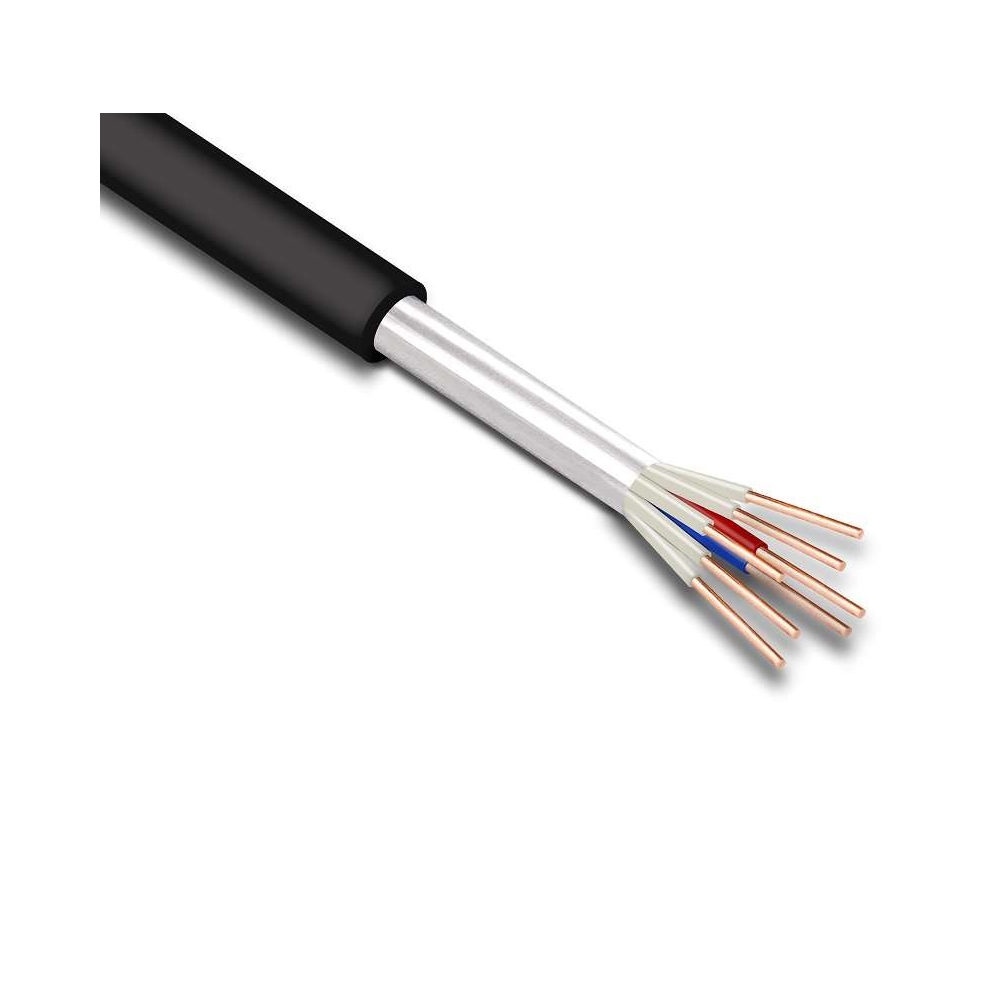

Кабель КВВГЭнг(А)-LS» контрольный с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением, экранированный.
Предназначение
для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.
Описание кабеля КВВГЭнг(A)-LS
Способ прокладки
для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей.
Общее описание
1. Медная однопроволочная или многопроволочная жила.
2. Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве.
3. Разделительный слой из ПВХ пластиката с низким газо- и дымовыделением.
4. Экран из алюминиевой или медной ленты.
5. Обмотка из полотна нетканого.
6. Оболочка из ПВХ пластиката с низким газо- и дымовыделением
Расшифровка
К — Кабель контрольный
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
Э — Экранированный
нг — Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
LS — С низким дымо- газовыделением
Категория пожарной безопасности
А
Броня (панцырь)
Экран
алюминиевая или медная лента
Оболочка
поливинилхлоридный пластикат пониженной горючести с пониженным газо- дымовыделением
Изоляция жил
поливинилхлоридный пластикат пониженной горючести с пониженным газо- дымовыделением
Материал жилы
медь
Класс гибкости жилы
1 по ГОСТ 22483 — 2012
Температурный диапазон
от -50 °С до +50 °С
Климатическое исполнение
УХЛ, категория размещения 1 и 5
Строительная длина
не менее 150 м
Срок службы
при прокладке на открытом воздухе не менее 15 лет; при прокладке в помещениях, туннелях, каналах не менее 25 лет
